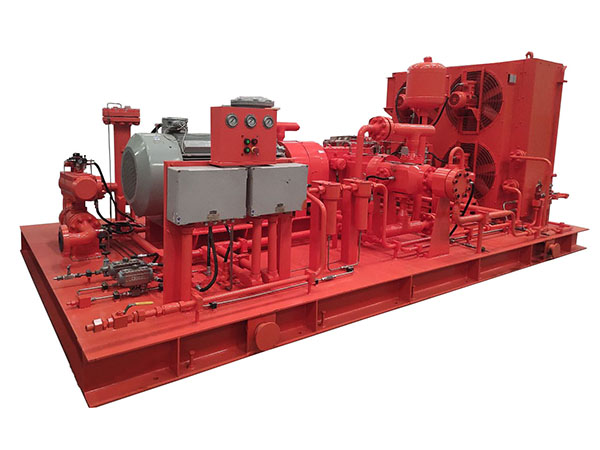

◆往復式天然氣壓縮機技術參數

◆往復式天然氣壓縮機工作原理

該天然氣壓縮機為往復活塞式。它通過曲軸、連桿及十字頭將回轉運動變為活塞在氣缸內的往復直線運動，并由此使工作容積作周期性變化，周而復始地完成吸氣、壓縮、排氣和膨脹四個循環。

對于氣缸蓋側工作容積，活塞由外止點向曲軸方向移動時，進氣閥開啟，排氣閥關閉，氣體通過進氣閥進入氣缸；活塞由內止點向外止點移動時，進氣閥和排氣閥均關閉，隨著氣缸內的氣體被壓縮壓力逐漸升高，當壓力超過排氣閥外的氣體壓力時，排氣閥開啟，高壓氣體排出氣缸；活塞移至外止點時，排氣結束。對于氣缸軸側工作容積與蓋側工作過程相反。對于多級壓縮機，上一級排出的氣體經冷卻分離后被送到下一級，再進行壓縮，最后一級排出的氣體經冷卻分離后輸出，向用戶提供壓縮氣體。
